Inmätning och utsättning av hus, bygg, väg och järnväg

  • 2024-09

Inmätning och utsättning är två huvudsakliga moment inom bygg- och anläggningsbranschen som borgar för att byggprojekt utförs enligt plan. Inmätning innebär kortfattat om att samla in exakta koordinater och positioner för ett område eller objekt. Utsättning, å andra sidan, handlar om att överföra dessa koordinater till verkligheten, genom att markera ut punkter på marken eller i terrängen där bygg- eller anläggningsarbeten ska utföras. Tillsammans utgör de grundläggande steg för att garantera noggrannhet och precision i allt från små byggnader till stora infrastrukturella projekt såsom vägar och järnvägar. Låt oss utforska detta område lite mer i detalj här nedan.

Vad menas med inmätning?

Inmätning är en metod som används för att samla in data om ett specifikt område eller objekt. Denna process innebär att mätinstrument används för att registrera exakta positioner, vinklar, höjder och andra geografiska parametrar. Genom att använda avancerade tekniker och verktyg, såsom totalstationer, GNSS (Global Navigation Satellite Systems), och laserskanning, skapas en detaljerad bild av området som kan användas som underlag för planering, design och genomförande av olika byggprojekt.

Inmätning är ofta ett av de första stegen i byggprocessen och används för att fastställa den nuvarande situationen av en plats innan byggnationen påbörjas. Denna information är avgörande för att undvika problem i senare faser, såsom felplacerade fundament eller avvikelser i byggplaner. Dessutom används inmätning för att övervaka pågående arbeten och säkerställa att projektet fortlöper enligt de angivna ritningarna, varav det kallas lägeskontroll.

Behöver din verksamhet uppdatera verktygsarsenalen vad gäller totalstationer, planlaser, rotationslaser och andra liknande mätinstrument? Då är det MaskSystem du ska vända dig till vilka erbjuder ett brett, och framförallt BRA, sortiment av dessa laserverktyg.

Vad menas med utsättning?

Utsättning, eller utstakning som man också kan kalla det, är motsatsen till inmätning – här överförs data från ritningar och planer till den fysiska miljön. Det innebär i praktiken att man markerar ut på marken var specifika delar av ett bygg- eller anläggningsprojekt ska placeras. Detta kan inkludera placering av byggnader, vägar, järnvägsspår, eller annan infrastruktur. Utsättningen görs med hjälp av noggrant kalibrerade instrument som totalstationer och GPS-mätare, och det är viktigt att punkterna placeras med hög precision för att säkerställa att projektet byggs på rätt plats och enligt de exakta måtten i planerna.

Exempelvis i ett husbygge kan utsättningen användas för att markera var husets hörn, väggar, och fundament ska placeras. För väg- och järnvägsprojekt kan det handla om att exakt märka ut linjer och kurvor så att den slutliga infrastrukturen följer de fastställda ritningarna. Ett enda fel i utsättningen kan leda till stora kostnader och fördröjningar, vilket gör det till en kritisk del av byggprocessen.

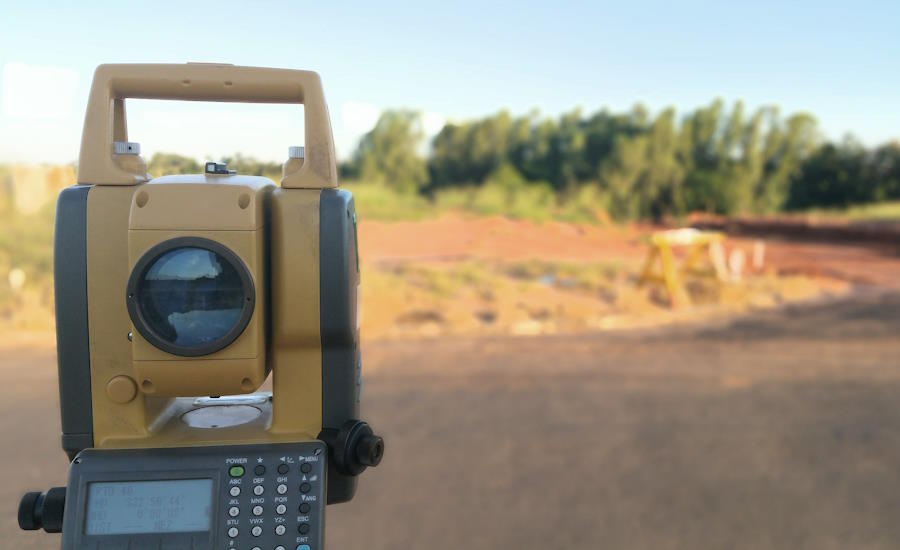

en totalstation dvs ett instrument som kan mäta både vinklar och längdavstånd därav namnet används såväl till utsättning som inmätning
En totalstation, dvs. ett instrument som kan mäta både vinklar och längdavstånd, därav namnet, används såväl till utsättning som inmätning.

Vad använder man metoderna till inom hus, bygg, väg och järnväg?

Inom byggindustrin är inmätning och utsättning två avgörande procedurer som säkerställer att byggnader, vägar och infrastruktur placeras korrekt och byggs enligt de planerade måtten och specifikationerna. Dessa metoder spelar en stor roll i alla stadier av ett byggprojekt, från den initiala planeringen till den slutliga konstruktionen. Här är några specifika användningsområden för inmätning och utsättning inom olika sektorer:

Husbyggnation
Inom husbyggnation är inmätning det första steget för att mäta och analysera den aktuella markytan. Genom inmätning identifieras eventuella ojämnheter, lutningar eller hinder som kan påverka byggnadens stabilitet och utformning. Detta underlag används sedan för att skapa detaljerade byggnadsritningar. När planeringen är färdig tar utsättningen vid, där platsen för husets fundament, väggar, dörröppningar och andra viktiga komponenter markeras på marken. Att kombinera dessa tekniker gör att man kan säkerställa att byggnaden placeras korrekt i förhållande till både mark och ritningar, vilket förhindrar fel som kan leda till fördyringar eller förseningar i byggprocessen.

Vägbygge
Inmätning är särskilt viktig vid vägbyggnad, eftersom den hjälper till att kartlägga terrängen och bestämma den bästa möjliga vägrutten. Genom att analysera topografin, markens lutning och omgivande miljöer så kan ingenjörer planera vägar som är både säkra och effektiva. Utsättningen säkerställer därefter att vägens exakta läge, bredd, kurvaturer och lutningar följer de planerade specifikationerna. Detta är särskilt viktigt eftersom även små avvikelser i utsättningen kan leda till trafikfaror eller ökat slitage på vägen över tid.

Järnväg
Järnvägsbyggnation kräver extrem precision, särskilt när det gäller placeringen av spår och växlar. Inmätning används för att noggrant analysera terrängen och bestämma var spåren ska placeras för att undvika hinder och minimera förändringar i spårens lutning. När den teoretiska planeringen är klar tar utsättningen vid, och järnvägens exakta rutt markeras med stor noggrannhet. Detta inkluderar spårets rakhet, kurvornas radie och höjdskillnader längs spårets sträckning. Detta är avgörande för att säkerställa en smidig och säker järnvägstrafik, och att tågen kan röra sig i höga hastigheter utan att äventyra säkerheten.

Stadsplanering
Vid större infrastrukturprojekt, såsom utveckling av nya stadsdelar eller industriområden, spelar inmätning och utsättning en central roll för att säkerställa att alla element placeras på rätt plats och att infrastrukturen fungerar optimalt. Inmätning används för att kartlägga marken och identifiera lämpliga platser för gator, parker, byggnader, och infrastruktur som vattenledningar, avlopp och elektricitet. Utsättningen följer därefter för att markera de exakta positionerna för dessa system. Vid stadsplanering är noggrannhet avgörande för att säkerställa att alla funktioner samverkar effektivt och att staden fungerar på ett hållbart och välplanerat sätt. Detta inkluderar även att säkerställa att den framtida expansionen av staden kan ske utan hinder eller konflikter med den befintliga infrastrukturen.

Inom varje område, från hus till infrastruktur som vägar och järnvägar, spelar inmätning och utsättning en enormt viktig roll för att garantera att projekten genomförs på ett korrekt, effektivt och säkert sätt. Kombinationen av dessa metoder skapar ett gediget fundament för att förvandla ritningar och planer till verklighet, med högsta möjliga precision.

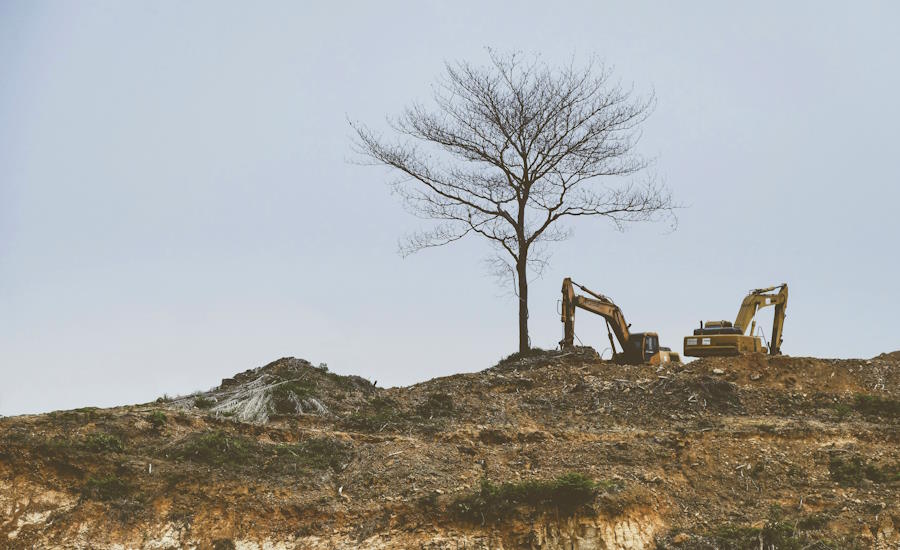

vid utsättning markerar man fysiskt ut på marken där jobbet ska utföras exempelvis vart grävmaskinen ska sätta grävskopan på denna kulle inför husbygget
Vid utsättning markerar man fysiskt ut på marken där jobbet ska utföras, exempelvis vart grävmaskinen ska sätta grävskopan på denna kulle, inför husbygget.
Vilka är de vanligaste metoderna vid inmätning?

Det finns flera metoder som används vid inmätning beroende på projektets natur, noggrannhetskrav och terrängens egenskaper:

GNSS-mätning (GPS)
Denna teknik använder satellitsignaler för att bestämma exakta koordinater på jordens yta. Det är en snabb och effektiv metod, särskilt för stora områden, och används ofta inom väg- och järnvägsprojekt.

Totalstation
En totalstation kombinerar en teodolit och en avståndsmätare, vilket gör det möjligt att mäta både vinklar och avstånd med hög precision. Det är ett av de vanligaste verktygen inom bygg- och anläggningsbranschen.

Laserskanning
Används för att skapa en tredimensionell modell av ett område eller objekt. Denna teknik är mycket noggrann och används ofta i komplicerade byggprojekt där detaljerad information krävs.

Traditionella optiska mätinstrument
Dessa inkluderar teodoliter och avvägningsinstrument, som fortfarande används vid vissa typer av projekt, men är mer tidskrävande än modernare tekniker.

Vilka är de vanligaste metoderna vid utsättning?

Precis som vid inmätning finns det flera metoder som används för utsättning beroende på projektets specifika krav, varav många är detsamma:

GNSS-utrustning
Liksom för inmätning används GNSS-teknik för utsättning, där satellitsignaler hjälper till att sätta ut punkter med hög noggrannhet.

Totalstationer
Totalstationer är ett vanligt verktyg för utsättning, särskilt vid byggprojekt där precision är avgörande. De gör det möjligt att sätta ut både horisontella och vertikala koordinater.

Laserutrustning
Används för att sätta ut exakta linjer och höjder, ofta i kombination med andra verktyg.

Mätkäppar och markeringar
I många fall används traditionella metoder som käppar, snören och sprayfärg för att märka ut platser där byggnationer ska äga rum.

Vilka är de fyra huvudtyperna av mätning?

Inom bygg- och anläggningsprojekt delas mätning in i fyra huvudtyper, som var och en har specifika syften beroende på projektets behov:

Planmätning
Planmätning används för att mäta horisontella avstånd och vinklar, vanligtvis för att skapa en noggrann kartläggning av ett område. Denna typ av mätning ger en tvådimensionell representation av marken och används för att identifiera exakta gränser, vägar, byggnadsplaceringar och annan infrastruktur. Det är ofta det första steget i en omfattande byggprocess.

Höjdmätning
Höjdmätning, även kallad nivellering, fokuserar på att mäta höjdskillnader inom ett område. Detta är avgörande för att skapa topografiska kartor, som visar markens lutningar och variationer i höjd. Höjdmätning används också för att säkerställa att byggnader och andra strukturer byggs på rätt höjd och nivå, vilket är särskilt viktigt för dränering och stabilitet i stora infrastrukturprojekt som vägar och järnvägar.

Avståndsmätning
Denna typ av mätning handlar om att exakt mäta avståndet mellan två punkter. Tekniker som används inkluderar laserbaserade mätinstrument eller totalstationer. Avståndsmätning är avgörande för att säkerställa korrekt placering av olika delar i ett projekt och för att fastställa de exakta dimensionerna av byggnadsstrukturer.

Vinkelformig mätning
Vinkelformig mätning används för att fastställa exakta vinklar mellan olika byggnadselement. Det säkerställer att strukturer som väggar, fundament och vägbanor upprätthåller rätt vinkelförhållanden, vilket är avgörande för projektets stabilitet och noggrannhet. Denna typ av mätning utförs ofta med teodoliter och totalstationer och används både vid inledande planering och under byggnation.

Dessa mätmetoder samverkar för att säkerställa att bygg- och anläggningsprojekt genomförs med högsta möjliga precision och följer de fastställda designplanerna.

Vad använder man för verktyg och instrument?

Vid inmätning och utsättning används som sagt en rad olika verktyg och instrument, här sammanfattar vi det hela:

Totalstationer
Används för att mäta både avstånd och vinklar med hög precision. Ett av de viktigaste verktygen inom dessa arbeten!

GNSS-mottagare
Satellitbaserade system som används för att mäta positioner med hög noggrannhet.

Laserskannrar
Skapar tredimensionella kartor av ett område eller objekt.

Mätband och optiska instrument
Traditionella verktyg som fortfarande används i vissa sammanhang.

Andra verktyg inkluderar exempelvis manuella teodoliter, planlasrar, rotationslasers, tvåfallslaser och dylikt. Om du inte arbetar med dessa projekt (inmätning resp. utsättning) på en kontinuerlig basis så kan det vara väl värt att hyra instrumenten istället för att köpa. Läs mer om detta område i vår andra artikel ”Hyra rotationslaser”.

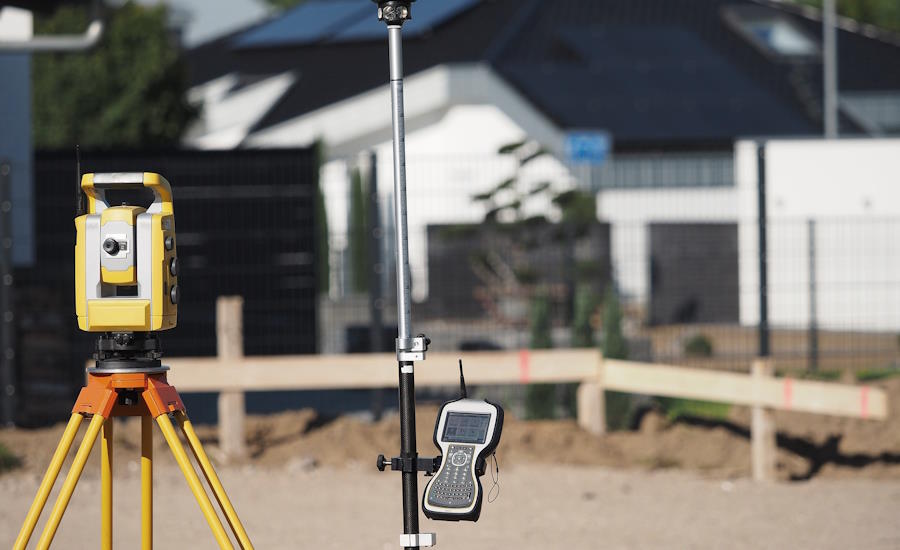

GPS i kombination med totalstationer fungerar ypperligt bra tillsammans särskilt när det kommer till inmätning men även utsättning
GPS i kombination med totalstationer fungerar ypperligt bra tillsammans, särskilt när det kommer till inmätning, men även utsättning.

Vad kostar utsättning och inmätning?

Kostnaden för inmätning och utsättning varierar beroende på projektets storlek, komplexitet och krav på noggrannhet. För mindre projekt, såsom enskilda hus, kan kostnaden för inmätning och utsättning variera mellan 10 000 till 30 000 kronor. Större infrastrukturprojekt, såsom väg- och järnvägsbyggande, kräver mer omfattande arbete och kan därmed kosta betydligt mer – ibland flera hundra tusen kronor eller mer beroende på omfattningen av arbetet.

När började man tillämpa de här mätmetoderna?

Historiskt har mätning varit en del av mänskliga civilisationer i tusentals år. Redan i det gamla Egypten användes primitiva mätverktyg för att sätta ut gränser för markägande. Med tiden utvecklades mätmetoderna och blev mer avancerade, särskilt under renässansen när matematiska principer applicerades på ingenjörsvetenskapen. Den moderna tekniken för inmätning och utsättning började ta form under 1800-talet, då nya optiska instrument utvecklades. Under 1900-talet har teknologin utvecklats i snabb takt, med introduktionen av totalstationer, GNSS och laserskanning som revolutionerade sättet att mäta och sätta ut i bygg- och anläggningsbranschen.

Vi avrundar vad inmätning och utsättning är för något

Inmätning och utsättning är centrala processer inom bygg- och anläggningsprojekt, där inmätning samlar in exakta data om områden och objekt, medan utsättning överför dessa data till den fysiska miljön genom att markera ut punkter för byggnation. Dessa metoder säkerställer noggrannhet och precision i projekt som husbyggnation, väg- och järnvägsbyggande samt stadsplanering. Verktyg som GNSS, totalstationer och laserskanning används ofta för att utföra dessa mätningar med hög noggrannhet. Kostnaden varierar beroende på projektets omfattning, och dessa tekniker har utvecklats betydligt under de senaste århundradena, med rötter i antikens Egypten.

Mer läsvärt:Boverkets webb kan du läsa mer om varför det är så pass viktigt med utsättning, även benämnt som utstakning, och därefter påföljande lägeskontroll (i princip en besiktning om att bygget verkligen hamnade rätt). För om utsättningen blir fel så kan byggnaden i värsta fall behöva flyttas vilket innebär en hel drös med åtgärder och kostnader!
